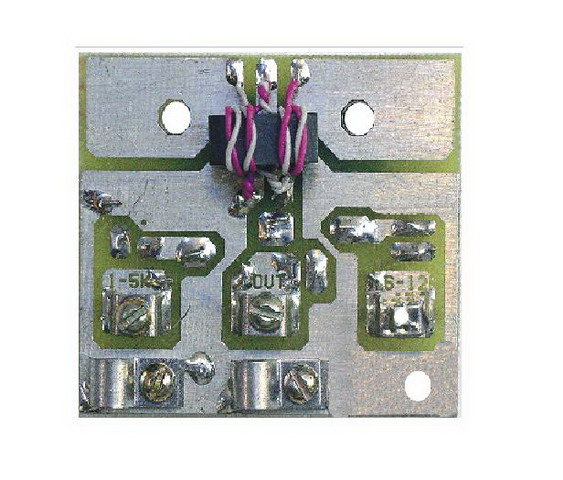

Плата антенного согласователя-смесителя 300 / 75 Ом МВ1+МВ2+ДМВ
Применяется для согласования телевизионной антенны с симметричным выходом 300 Оm с несимметричным антенным входом 75 Оm, который имеют телевизоры и другие приемники TV-сигнала.
Подключается между антенной и антенным кабельным спуском.
ВХОД 1: | 300 Оm 21...69 TV-канал под зажим на шпильки М4 |
ВХОД 2 : | 75 Оm, 1...5 TV-канал под зажим кабеля РК75 |
ВХОД 3 : | 75 Оm, 6...12 TV-канал под зажим кабеля РК75 |
ВЫХОД : | 75 Оm, 1...69 TV-канал под зажим кабеля РК75 |
Трансформатор : | на феррите |
Размер платы : | 56 х 50 mm |
